FPC ফ্ল্যাশ প্লেটিং প্রক্রিয়ার একটি ব্যাপক বিশ্লেষণ

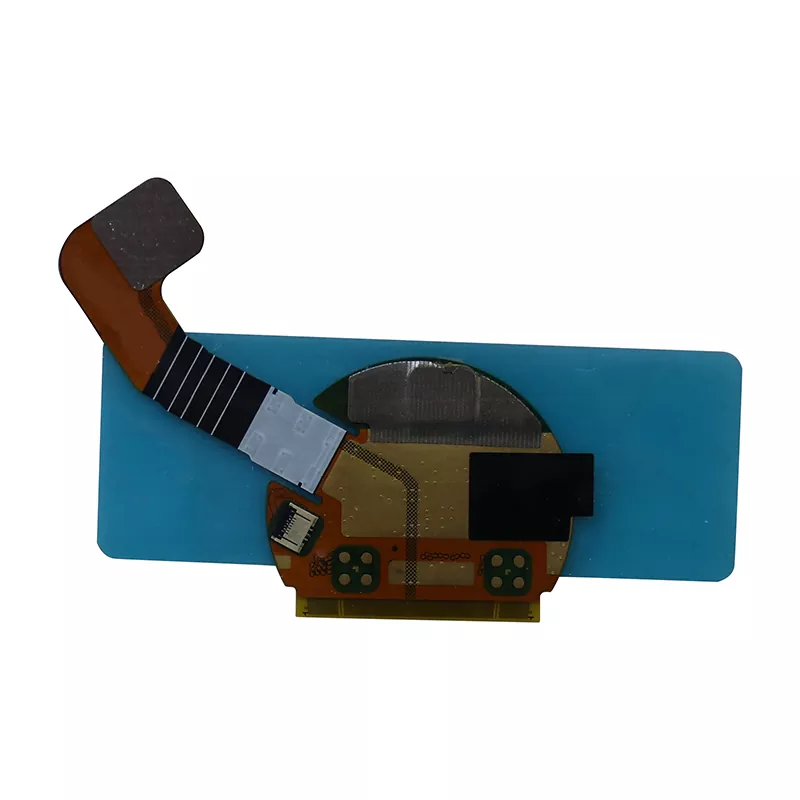

নমনীয় প্রিন্টেড সার্কিট বোর্ড (FPCs) হল আধুনিক ইলেকট্রনিক ডিভাইসগুলির একটি অপরিহার্য উপাদান, যা ভাঁজ করা যায় এমন স্মার্টফোন স্ক্রীন থেকে মেডিকেল ডিভাইসে নির্ভুল প্রোব পর্যন্ত সর্বব্যাপী। ফ্ল্যাশ প্লেটিং হল একটি মূল উৎপাদন প্রক্রিয়া যা FPC-তে উচ্চ কার্যক্ষমতা এবং উচ্চ নির্ভরযোগ্যতা সক্ষম করে।

প্রক্রিয়া ওভারভিউ: ড্রিলিং থেকে কপার প্লেটিং পর্যন্ত সম্পূর্ণ যাত্রা

FPC উত্পাদন মধ্যে ফ্ল্যাশ কলাই প্রক্রিয়া সুনির্দিষ্ট অপারেশন একটি সিরিজ. সম্পূর্ণ প্রক্রিয়াটি ড্রিলিং দিয়ে শুরু হয়, নমনীয় সাবস্ট্রেটে সার্কিট সংযোগের পথ তৈরি করে। এরপরে আসে তামার প্রলেপ প্রক্রিয়া, যেখানে তামার একটি পাতলা স্তর রাসায়নিকভাবে গর্তের দেয়ালে জমা হয়, যা পরবর্তী ইলেক্ট্রোপ্লেটিং এর জন্য একটি পরিবাহী ভিত্তি স্থাপন করে।

ফ্ল্যাশ প্লেটিং প্রক্রিয়ার মূল কথাটি "ফ্ল্যাশ" শব্দের মধ্যে রয়েছে, যার জন্য একটি সমালোচনামূলক প্রলেপ স্তরটি মাত্র 3 মিনিটের মধ্যে সম্পন্ন করা প্রয়োজন। এই পাতলা এবং অভিন্ন তামার স্তরটি পরবর্তী প্রক্রিয়াকরণের ভিত্তি। এর পরে, শুষ্ক ফিল্ম ল্যামিনেশন পর্যায় শুরু হয়, সার্কিট প্যাটার্ন গঠনের জন্য প্রস্তুত করার জন্য একটি আলোক সংবেদনশীল ফিল্ম দিয়ে বোর্ডের পৃষ্ঠকে আবৃত করে।

এক্সপোজার এবং বিকাশের পর্যায়গুলি সার্কিটের সুনির্দিষ্ট আকৃতি নির্ধারণ করে। হালকা এবং রাসায়নিক চিকিত্সার মাধ্যমে, অবাঞ্ছিত শুষ্ক ফিল্ম অপসারণ করা হয়, যা সেকেন্ডারি কপার প্লেটিং প্রয়োজন এমন অঞ্চলগুলিকে প্রকাশ করে। চূড়ান্ত সেকেন্ডারি কপার প্লেটিং সার্কিটকে প্রয়োজনীয় কার্যকরী বেধে ঘন করে, স্থিতিশীল এবং নির্ভরযোগ্য বর্তমান সংক্রমণ নিশ্চিত করে।

প্রতিটি ধাপ একটি সূক্ষ্মভাবে কোরিওগ্রাফ করা নৃত্যের মতো; এমনকি সামান্য বিচ্যুতি পুরো সার্কিট বোর্ডে কার্যকরী ত্রুটির কারণ হতে পারে। নির্ভুলতার জন্য এই প্রয়োজনীয়তা কেন FPC উত্পাদন "ইলেকট্রনিক্স শিল্পের নির্ভুল শিল্প" হিসাবে পরিচিত।

মূল প্রযুক্তি: নমন এলাকার বিশেষ চিকিত্সা

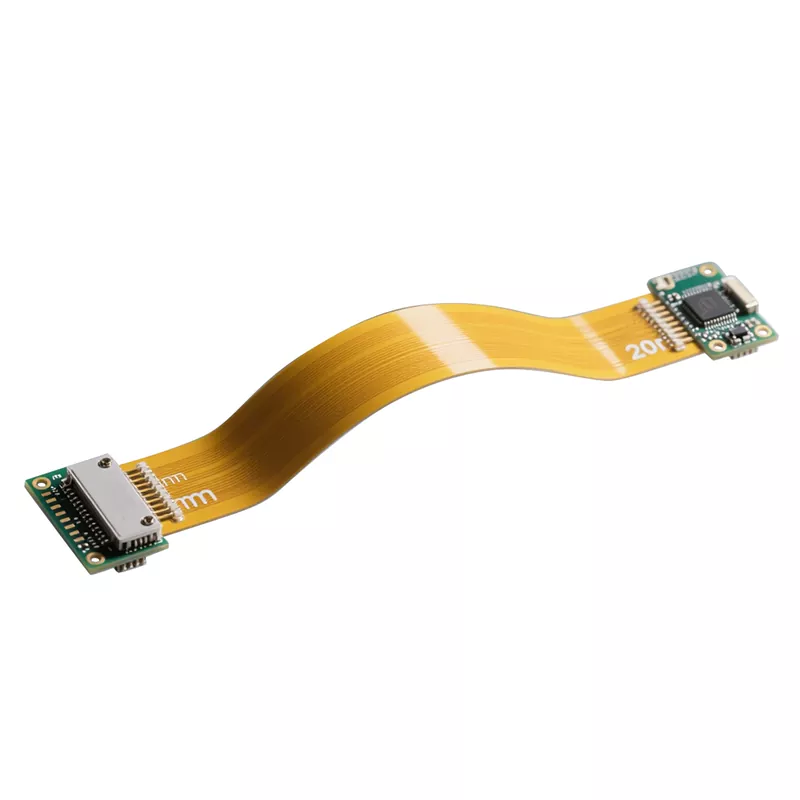

এফপিসি উত্পাদনে, নমন অঞ্চলগুলি পরিচালনা করা সবচেয়ে চ্যালেঞ্জিং দিকগুলির মধ্যে একটি। বারবার বাঁকানোর সময় সার্কিট বোর্ডের নির্ভরযোগ্যতা নিশ্চিত করতে, নমন এলাকায় তামার প্রলেপ অনুমোদিত নয়। এটি FPC এবং অনমনীয় PCB উত্পাদনের মধ্যে মৌলিক পার্থক্যগুলির মধ্যে একটি।

নমন এলাকা হল FPC এর "জয়েন্ট"। যদি এই অঞ্চলটিও তামা-ধাতুপট্টাবৃত হয়, তবে তামার ফয়েলের বর্ধিত বেধ উপাদানটির নমনীয়তা হ্রাস করবে। সময়ের সাথে সাথে, বারবার বাঁকানো তামার স্তরের ক্লান্তি সৃষ্টি করবে, যা পণ্যের জীবনকালকে মারাত্মকভাবে প্রভাবিত করবে।

প্রকৃত উৎপাদনে, আনপ্লেটেড নমন এলাকাগুলি বিশুদ্ধ আঠালো খোলার চেয়ে সামান্য বড়। এটি নমন এলাকায় অনুপ্রবেশ থেকে তামার প্রলেপ দ্রবণ প্রতিরোধ করা হয়. এই "সংরক্ষিত স্থান" নকশা নিশ্চিত করে যে নমন এলাকার নমনীয়তার সুরক্ষা সর্বাধিক করার সময় সার্কিট কার্যকারিতা প্রভাবিত হয় না।

জয়েন্টগুলির চিকিত্সা সমানভাবে গুরুত্বপূর্ণ। ম্যানুফ্যাকচারিং স্পেসিফিকেশন স্পষ্টভাবে প্রয়োজন যে জয়েন্টগুলি ডিলামিনেশন এলাকায় অবস্থিত নয় এবং একটি তরঙ্গায়িত নকশা নিয়োগ করা আবশ্যক। এই নকশাটি কার্যকরভাবে স্ট্রেস ছড়িয়ে দেয়, স্ট্রেস ঘনত্বের কারণে জয়েন্ট ভেঙ্গে যাওয়া প্রতিরোধ করে।

কল্পনা করুন একটি স্মার্টফোনের ভাঁজযোগ্য স্ক্রীন, যা প্রতিদিন কয়েক ডজন এমনকি শত শত বাঁকের সাপেক্ষে। এটি এই প্রক্রিয়ার বিবরণগুলির নিখুঁত সম্পাদন যা নিশ্চিত করে যে দীর্ঘমেয়াদী ব্যবহারের সময় FPC ত্রুটির কারণে ডিভাইসটি ব্যর্থ হবে না।

সুনির্দিষ্ট নিয়ন্ত্রণ: সময় এবং এলাকার দ্বৈত প্রয়োজনীয়তা ফ্ল্যাশ প্লেটিং প্রক্রিয়ার নামে "ফ্ল্যাশ" শব্দটি এই ধাপের গতির প্রয়োজনীয়তাকে প্রতিফলিত করে। শিল্পের মান স্পষ্টভাবে উল্লেখ করে যে ফ্ল্যাশ প্লেটিং 3 মিনিটের মধ্যে সম্পন্ন করতে হবে। এটি একটি নির্বিচারে সময় নির্ধারণ নয়, বরং ব্যাপক পরীক্ষা এবং প্রকৃত উত্পাদন অভিজ্ঞতা থেকে প্রাপ্ত সর্বোত্তম সমাধান।

খুব কম সময়ের ফলে অপর্যাপ্ত তামার জমা হয়, পরবর্তী প্রক্রিয়াগুলির জন্য পর্যাপ্ত পরিবাহী ভিত্তি প্রদান করতে ব্যর্থ হয়; খুব দীর্ঘ সময় অসম তামার স্তর হতে পারে, যার ফলে মোটা দানা এবং অপর্যাপ্ত আনুগত্য হতে পারে। 3-মিনিটের সময় উইন্ডোটি দক্ষতা এবং গুণমানের মধ্যে একটি নিখুঁত ভারসাম্য অর্জন করে।

মাধ্যমিক তামার প্রলেপ পর্যায় একটি ভিন্ন ফোকাস আছে. এখানে, তামার প্রলেপ ক্ষেত্রটি অবশ্যই সুনির্দিষ্টভাবে উল্লেখ করতে হবে। এই প্রয়োজনীয়তা, আপাতদৃষ্টিতে সহজ, আসলে পণ্যের গুণমান নিয়ন্ত্রণ, খরচ ব্যবস্থাপনা, এবং ট্রেসেবিলিটির মতো একাধিক দিকগুলির সাথে সম্পর্কিত।

তামার প্রলেপ ক্ষেত্রটি চূড়ান্ত পণ্যের প্রতিরোধ এবং বর্তমান-বহন ক্ষমতাকে সরাসরি প্রভাবিত করে। এলাকার সুনির্দিষ্ট নিয়ন্ত্রণ মানে সার্কিটের কার্যক্ষমতার সুনির্দিষ্ট নিয়ন্ত্রণ, যা উচ্চ-সম্পদ এফপিসি এবং সাধারণ পণ্যগুলির মধ্যে অন্যতম প্রধান পার্থক্য।

খরচের দৃষ্টিকোণ থেকে, তামা হল FPC উৎপাদনের অন্যতম প্রধান উপাদান খরচ। তামার প্রলেপ এলাকার সুনির্দিষ্ট নিয়ন্ত্রণ অপ্রয়োজনীয় উপাদান বর্জ্য এড়াতে পারে, যা ব্যাপক উৎপাদনে উল্লেখযোগ্য খরচ সঞ্চয় আনতে পারে। আরও গুরুত্বপূর্ণ, এলাকার তথ্য গুণমান ট্র্যাকিং জন্য একটি ভিত্তি প্রদান করে; একবার একটি পণ্য সমস্যা দেখা দিলে, এটি দ্রুত নির্দিষ্ট প্রক্রিয়া পরামিতিগুলিতে ফিরে পাওয়া যেতে পারে।

গুণমানের নিশ্চয়তা: বহু-স্তরীয় নিয়ন্ত্রণ শূন্য ত্রুটি নিশ্চিত করে

FPC-এর নির্ভরযোগ্যতা প্রক্রিয়া নকশার প্রতিটি বিবরণ দিয়ে শুরু হয়। বাঁকানো এলাকা এবং জয়েন্টগুলির বিশেষ চিকিত্সা ছাড়াও, সমগ্র প্রক্রিয়া জুড়ে মান নিয়ন্ত্রণ ব্যবস্থার একাধিক স্তর প্রয়োগ করা হয়।

ফ্ল্যাশ প্লেটিংয়ের পরে শুকনো ফিল্ম ল্যামিনেশন পর্যায়ে, ফিল্মের বেধের অভিন্নতা সরাসরি এক্সপোজার এবং বিকাশের প্রভাবকে প্রভাবিত করে। আধুনিক উত্পাদন লাইনগুলি সাধারণত বাস্তব সময়ে ফিল্মের বেধ পরিমাপ করতে এবং ধারাবাহিকতা নিশ্চিত করতে প্রক্রিয়া পরামিতিগুলিকে স্বয়ংক্রিয়ভাবে সামঞ্জস্য করতে অনলাইন পর্যবেক্ষণ সিস্টেমের সাথে সজ্জিত থাকে।

এক্সপোজার পর্যায়ের নির্ভুলতা সার্কিট প্যাটার্নের স্বচ্ছতা নির্ধারণ করে। উন্নত এক্সপোজার মেশিনগুলি সরাসরি লেজার ইমেজিং প্রযুক্তি ব্যবহার করে, 10 মাইক্রোমিটারের চেয়ে ছোট লাইনউইথ এবং স্পেসিং তৈরি করতে সক্ষম করে, আজকের উচ্চ-ঘনত্বের FPC-গুলির ডিজাইনের প্রয়োজনীয়তা পূরণ করে।

সেকেন্ডারি কপার প্লেটিং পর্যায়ে গুণমান নিয়ন্ত্রণ বিশেষভাবে গুরুত্বপূর্ণ। এলাকা নিয়ন্ত্রণ ছাড়াও, তামার স্তরের পুরুত্ব, অভিন্নতা এবং স্ফটিক কাঠামোর জন্য কঠোর পর্যবেক্ষণ প্রয়োজন। আধুনিক ইলেক্ট্রোপ্লেটিং লাইনগুলি সাধারণত এক্স-রে বেধ পরিমাপক এবং ইলেক্ট্রোকেমিক্যাল বিশ্লেষক দ্বারা সজ্জিত থাকে যাতে বাস্তব সময়ে প্লেটিং গুণমান নিরীক্ষণ করা যায়।

এই বহু-স্তরযুক্ত মান নিয়ন্ত্রণ ব্যবস্থাগুলি নিশ্চিত করে যে চূড়ান্ত পণ্যটি ভোক্তা ইলেকট্রনিক্স থেকে স্বয়ংচালিত ইলেকট্রনিক্স এবং মেডিকেল ডিভাইস পর্যন্ত বিভিন্ন ক্ষেত্রের কঠোর প্রয়োজনীয়তা পূরণ করে। স্বয়ংচালিত অ্যাপ্লিকেশনগুলিতে, FPC-গুলিকে -40°C থেকে 125°C পর্যন্ত তাপমাত্রার পরিবর্তন সহ্য করতে হতে পারে; মেডিকেল ডিভাইসে, দীর্ঘমেয়াদী স্থিতিশীলতা এবং জৈব সামঞ্জস্যের নিশ্চয়তা দিতে হবে।

ফ্ল্যাশ প্লেটিং প্রক্রিয়াটি একটি নমনীয় স্তরে "অঙ্কন" সার্কিটের শিল্পের মতো; প্রতিটি পদক্ষেপ প্রকৌশলীদের নির্ভুলতা এবং নমনীয়তার মধ্যে একটি ভারসাম্যের সাধনাকে মূর্ত করে। পরিধানযোগ্য ডিভাইস, নমনীয় ডিসপ্লে এবং মাইক্রো-মেডিকেল ডিভাইসের উত্থানের সাথে, এফপিসি উত্পাদন প্রক্রিয়াগুলি বৃহত্তর নির্ভুলতা, নমনীয়তা এবং নির্ভরযোগ্যতার দিকে বিকশিত হতে থাকবে, ভবিষ্যতের ইলেকট্রনিক বিশ্বের সাথে সংযোগকারী একটি অদৃশ্য লিঙ্ক হয়ে উঠবে।
