ভাঁজযোগ্য স্ক্রিন কব্জা এলাকা অ্যাডাপ্টার অনমনীয়-ফ্লেক্স PCB

ফোল্ডেবল স্ক্রিন হিঞ্জ এরিয়া অ্যাডাপ্টার রিজিড-ফ্লেক্স পিসিবি হল একটি গুরুত্বপূর্ণ ইন্টারকানেকশন ক্যারিয়ার যা আধুনিক স্মার্টফোন ডিসপ্লে মডিউলগুলিতে উচ্চ ইন্টিগ্রেশন, উচ্চ নির্ভরযোগ্যতা এবং ভাঁজযোগ্যতা সক্ষম করে। একটি যৌগিক কাঠামো ব্যবহার করে যেখানে অনমনীয় অঞ্চলগুলি উপাদানগুলিকে সুরক্ষিত করে এবং নমনীয় অঞ্চলটি গতিশীল নমনের মধ্য দিয়ে যায়, এটি সীমিত স্থানের মধ্যে সার্কিটের স্থায়িত্ব, সংকেত অখণ্ডতা এবং যান্ত্রিক স্থায়িত্ব নিশ্চিত করে। এটি পাতলা এবং হালকা ডিভাইসের জন্য একটি মূল প্রযুক্তিগত সক্ষমকারী।

মূল কাঠামো এবং বৈশিষ্ট্য:

3D রাউটিং: নমনীয় অংশটিকে কাগজের মতো ভাঁজ করা বা বাঁকানো যেতে পারে, ফোনের ভিতরের উল্লম্ব স্থানটিকে সম্পূর্ণরূপে ব্যবহার করে স্ক্রীনের পিছনে ড্রাইভার IC-এর মতো উপাদানগুলিকে ভাঁজ করতে পারে, যার ফলে অতি-সংকীর্ণ বেজেল বা এমনকি বেজেল-হীন ফুল-স্ক্রীন ডিজাইনগুলিকে সক্ষম করে। এটি অতি-পাতলা স্মার্টফোন ডিজাইনের সুবিধা দেয়।

ডিসপ্লে মডিউলে ব্যবহৃত রিজিড-ফ্লেক্স বোর্ড একটি মূল উপাদান যা ডিসপ্লে ড্রাইভার আইসিকে মেইনবোর্ডের সাথে সংযুক্ত করে। এটি নমনীয় সার্কিটগুলির নমনীয়তাকে অনমনীয় বোর্ডগুলির স্থায়িত্বের সাথে একত্রিত করে, উচ্চ স্ক্রীন-টু-বডি অনুপাত এবং পাতলা, হালকা ওজনের ডিজাইনগুলি অর্জনের ভিত্তি তৈরি করে।

মূল কর্মক্ষমতা সুবিধা:

1. পুরুত্ব হ্রাস: অনমনীয় বোর্ডগুলির সংযোগকারীগুলির বেধ এবং অপ্রয়োজনীয় কভার স্তরগুলিকে দূর করে, যার ফলে বিচ্ছিন্ন সমাধানগুলির তুলনায় একটি পাতলা সামগ্রিক কাঠামো তৈরি হয়৷

2. সুপিরিয়র সিগন্যাল ইন্টিগ্রিটি: উচ্চ-ঘনত্বের ওয়্যারিং কৌশল (যেমন, ডিফারেনশিয়াল পেয়ার রাউটিং) এবং কম ডাইলেক্ট্রিক ক্ষতির উপকরণগুলিকে স্থিরভাবে উচ্চ-গতির ইমেজ ডেটা স্ট্রীম (4K/8K ভিডিও সমর্থন করে), কার্যকরভাবে সংকেত ক্ষয় এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ দমন করে, কম ডেটা ট্রান্সমিট-লেস-লেস ইমেজ নিশ্চিত করে।

3. হস্তক্ষেপ অনাক্রম্যতা: দীর্ঘ নমনীয় তারের তুলনায়, অনমনীয়-ফ্লেক্স বোর্ডগুলি সংকেত পথকে ছোট করে এবং তামা ঢালা বা শিল্ডিং ফিল্মের মাধ্যমে কার্যকরভাবে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপকে আলাদা করতে পারে।

4. কাঠামোগত অখণ্ডতা: দৃঢ় এবং নমনীয় অংশগুলির মধ্যে আন্তঃসংযোগগুলি সোল্ডার জয়েন্টগুলির পরিবর্তে অভ্যন্তরীণ রাসায়নিক জমা এবং কলাইয়ের মাধ্যমে গঠিত হয়। এটি জংশনে বাঁকানো প্রতিরোধকে প্রথাগত "FPC + সংযোগকারী" বা "FPC সোল্ডারড টু রিজিড বোর্ড" সলিউশন থেকে অনেক বেশি উন্নত করে তোলে।

5. উচ্চ শক প্রতিরোধ: সমন্বিত কাঠামো সোল্ডার জয়েন্ট ব্যর্থতার ঝুঁকি হ্রাস করে, এমনকি ফোঁটা বা কম্পনের সময়ও স্থিতিশীল সংকেত সংক্রমণ নিশ্চিত করে।

6. গতিশীল নমন সমর্থন করে: ভাঁজযোগ্য ফোনে, এটি বৈদ্যুতিক কর্মক্ষমতা বজায় রাখার সময় 400,000 বার বার বাঁক সহ্য করতে পারে।

মূল প্রযুক্তিগত পরামিতি:

1. কাঠামোগত পরামিতি:

লেয়ার কাউন্ট এবং স্ট্রাকচার: "রিজিড-ফ্লেক্স" নির্মাণ ব্যবহার করে সাধারণত 4-6 স্তর।

বেধ: নমনীয় এলাকা সাধারণত 0.1-0.2 মিমি চরম পাতলা হওয়ার জন্য; উপাদান মাউন্ট এবং রাউটিং প্রয়োজনীয়তা অনুযায়ী পরিকল্পিত অনমনীয় এলাকা বেধ.

ন্যূনতম নমন ব্যাসার্ধ: 0.5 মিমি থেকে কম হতে পারে, টাইট নমন স্থানগুলির জন্য উপযুক্ত।

2. বৈদ্যুতিক কর্মক্ষমতা:

লাইন প্রস্থ/স্পেস: 40μm - 50μm পর্যন্ত, উচ্চ-ঘনত্বের সংকেত ট্রান্সমিশনের প্রয়োজনীয়তা পূরণ করে।

প্রতিবন্ধকতা নিয়ন্ত্রণ: উচ্চ-গতির ডিফারেনশিয়াল সিগন্যালের জন্য কঠোর প্রতিবন্ধকতা নিয়ন্ত্রণ (যেমন, 100Ω ±10%) (যেমন, MIPI DSI)।

ট্রান্সমিশন ব্যান্ডউইথ: উচ্চ-রেজোলিউশন, উচ্চ-ফ্রেম-রেট ডিসপ্লে প্রয়োজনীয়তা পূরণ করে, প্রতি চ্যানেলে বেশ কয়েকটি Gbps এর উচ্চ-গতির ডেটা ট্রান্সমিশন সমর্থন করে।

3. উপকরণ এবং নির্ভরযোগ্যতা:

সাবস্ট্রেট: নমনীয় বিভাগটি পলিমাইড (PI) বা উচ্চ-কার্যক্ষমতা সম্পন্ন লিকুইড ক্রিস্টাল পলিমার (LCP) ব্যবহার করতে পারে, পরবর্তীটি অতি-পাতলা, কম ক্ষতি এবং নমন সহনশীলতার সুবিধা দেয়।

নমন সহনশীলতা: গতিশীল নমন জীবন প্রয়োজন>400,000 চক্র।

অপারেটিং তাপমাত্রা: -30°C থেকে +85°C, ভোক্তা ইলেকট্রনিক্সের কঠোর ব্যবহারের পরিবেশের প্রয়োজনীয়তা পূরণ করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

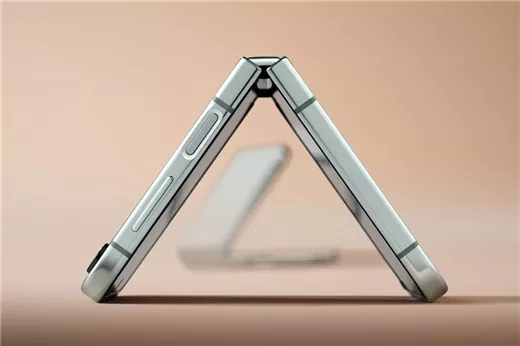

ফোল্ডেবল স্ক্রিন হিঞ্জ এরিয়া অ্যাডাপ্টার রিজিড-ফ্লেক্স পিসিবি হল আধুনিক স্মার্টফোন ডিসপ্লে সিস্টেমের মূল ইন্টারকানেকশন এবং সমর্থন সমাধান, প্রাথমিকভাবে উচ্চ-সম্পন্ন ফোল্ডেবল ফোন স্ক্রীন পরিবেশন করে। বারবার বাঁকানোর জন্য এর চমৎকার প্রতিরোধ এটিকে ভাঁজযোগ্য ডিসপ্লেগুলিকে সংযুক্ত করার জন্য একটি আদর্শ পছন্দ করে তোলে যা কব্জা এলাকা অতিক্রম করে।

আমাদের মূল্য প্রস্তাব

আমরা মোবাইল ফোন সেক্টরে ডিসপ্লে ইন্টারকানেকশনের জন্য শিল্প-নেতৃস্থানীয় অনমনীয়-ফ্লেক্স বোর্ড সমাধান প্রদানে বিশেষজ্ঞ। আমরা শুধুমাত্র প্রমিত উচ্চ-নির্ভরযোগ্য পণ্যই অফার করি না বরং সহযোগিতামূলক ডিজাইন, সিমুলেশন অপ্টিমাইজেশান এবং কাস্টম ডেভেলপমেন্টে শক্তিশালী ক্ষমতার অধিকারী। নির্ভুল সার্কিট প্রক্রিয়াকরণ, পদার্থ বিজ্ঞান, তাপীয় সিমুলেশন, এবং সংকেত অখণ্ডতা বিশ্লেষণে গভীর দক্ষতার দ্বারা সমর্থিত, আমরা গ্রাহকদের সাথে ঘনিষ্ঠভাবে সহযোগিতা করি পূর্ণ-প্রক্রিয়া সমর্থন প্রদান করতে - ধারণা ডিজাইন থেকে ব্যাপক উত্পাদন পর্যন্ত - নির্দিষ্ট আইডি ডিজাইন, স্ট্যাকিং আর্কিটেকচার, এবং প্রদর্শন কর্মক্ষমতা লক্ষ্যগুলির জন্য তৈরি৷ আমরা গ্রাহকদের স্মার্টফোন ডিসপ্লে সিস্টেমে স্থান এবং কর্মক্ষমতার সীমারেখা ঠেলে দিতে, পরিষ্কার এবং আরও স্থিতিশীল ভিজ্যুয়াল অভিজ্ঞতা তৈরি করতে, আপনাকে আপনার বিশ্বস্ত মূল উপাদান অংশীদার করতে সাহায্য করার জন্য উদ্ভাবনী প্রকৌশল ব্যবহার করতে প্রতিশ্রুতিবদ্ধ।

আমাদের সাথে যোগাযোগ করুন

আরও পণ্যের বিবরণের জন্য বা সহযোগিতার সুযোগ নিয়ে আলোচনা করতে, অনুগ্রহ করে যোগাযোগ করুন:

ডিং রুই (টেরি ডিং), ভিপি

টেলিফোন:+86-18750290300

ইমেইল:rding@hon-flex.com

ওয়াং ইউহে (রিক ওয়াং), বিজনেস ম্যানেজার

টেলিফোন:+86-15959382432

ইমেইল:yhwang@hon-flex.com

ওয়েবসাইট:https://www.hongflex.com
